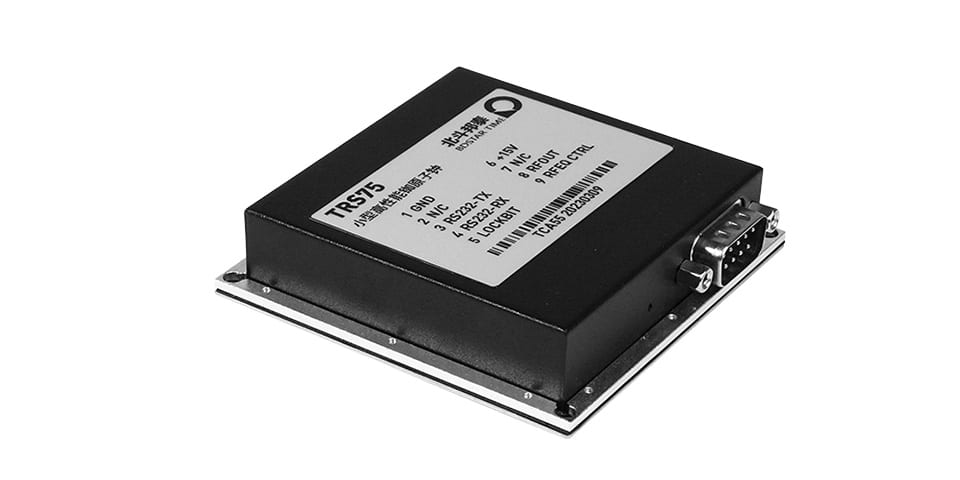

TRS75 小型高性能铷原子钟

了解我们的小型高性能铷原子钟

TRS75是一款小体积高性能铷原子钟，频稳达6E-12/s，媲美大尺寸产品。集成1PPS驯服与输出、10MHz方波输出及外部10MHz信号校准功能，可用铯钟或氢钟信号进行自动校准，也可作为10MHz频率比对器使用。接口高度集成，全部信号通过一个DSUB9连接器输出，适合狭小空间安装。适用于雷达、通信、计量校准、天文、电子对抗与航天测控等领域

TRS75 小型高性能铷原子钟

了解我们的小型高性能铷原子钟

TRS75是一款小体积高性能铷原子钟，频稳达6E-12/s，媲美大尺寸产品。集成1PPS驯服与输出、10MHz方波输出及外部10MHz信号校准功能，可用铯钟或氢钟信号进行自动校准，也可作为10MHz频率比对器使用。接口高度集成，全部信号通过一个DSUB9连接器输出，适合狭小空间安装。适用于雷达、通信、计量校准、天文、电子对抗与航天测控等领域

主要特性

  • 小体积 76mm×76mm×18mm
  • 短期稳定度优于 6E-12/1s
  • 室温稳态功率≤ 14.5W
  • 稳定度典型值 2E-12/10s
  • 相噪典型值 -125dBc/Hz@10Hz
  • 可接受 1PPS 驯服和 10MHz 校准
TRS75 数据手册

主要特性

测试项目条件技术指标
输出频率10MHz，1路正弦波（50Ω，≥7dBm）和1路3VTTL方波
出厂准确度≤5×10⁻¹¹
频率控制电压压控0~5V，总范围至少 ±1.5×10⁻⁹
频率控制指令调整粗调至少 ±1×10⁻⁶，精调范围至少 ±1.5×10⁻⁹，分辨率优于 1×10⁻¹²
锁定时间室温≤5min
频率稳定度1s≤1×10⁻¹¹；AD6：≤6×10⁻¹²
频率稳定度10s≤3×10⁻¹²；AD6：≤2×10⁻¹²
频率稳定度100s≤1×10⁻¹²；AD6：≤6×10⁻¹³
相位噪声1Hz≤-85dBc/Hz
相位噪声10Hz≤-120dBc/Hz
相位噪声100Hz≤-145dBc/Hz
相位噪声1kHz≤-150dBc/Hz
相位噪声10kHz≤-155dBc/Hz
频率漂移率/天±1×10⁻¹¹；FD5：±5×10⁻¹²；FD3：±3×10⁻¹²；FD1：±1×10⁻¹²
频率复现性开关24h±2×10⁻¹¹
温频特性≤5×10⁻¹⁰；TC3：≤3×10⁻¹⁰；TC1：≤1×10⁻¹⁰；TC0.5：≤5×10⁻¹¹
谐杂波谐波≤-30dBc，杂波≤-70dBc
工作温度底板温度-40℃~+65℃
存储温度-40℃~+85℃
电源±4%+12V~+15V
功率预热≤28.5W
功率稳态（+25℃）≤14.5W

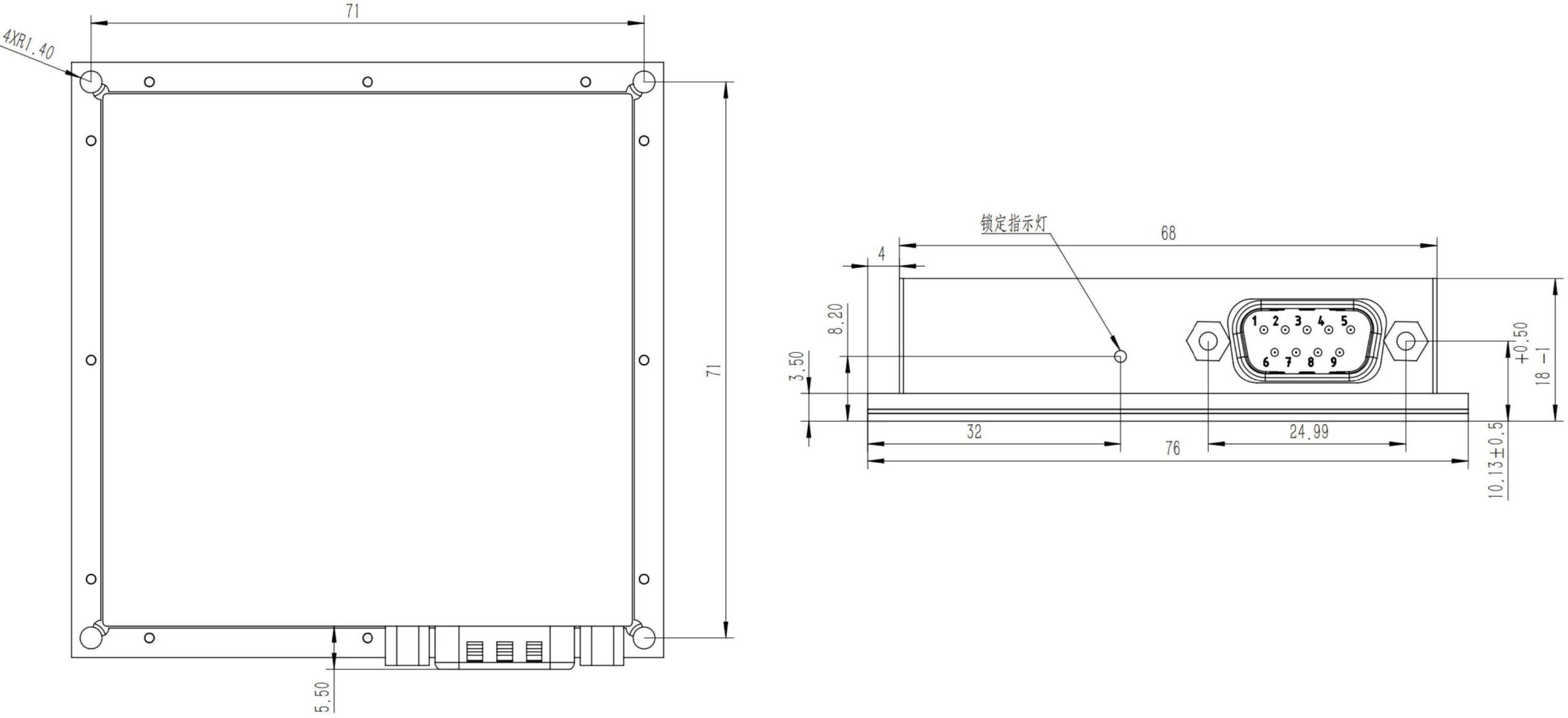

外形尺寸本体尺寸68mm×68mm×18mm
外形尺寸底板尺寸76mm×76mm
1PPS 输入+3V~+5V TTL，抖动100ns
1PPS 输出上升沿/下降沿：≤10ns，脉宽：1us~999ms
驯服精度同步24h后驯服时差：±50ns，守时精度：≤1us@24h，频率精度：≤1×10⁻¹²@24h

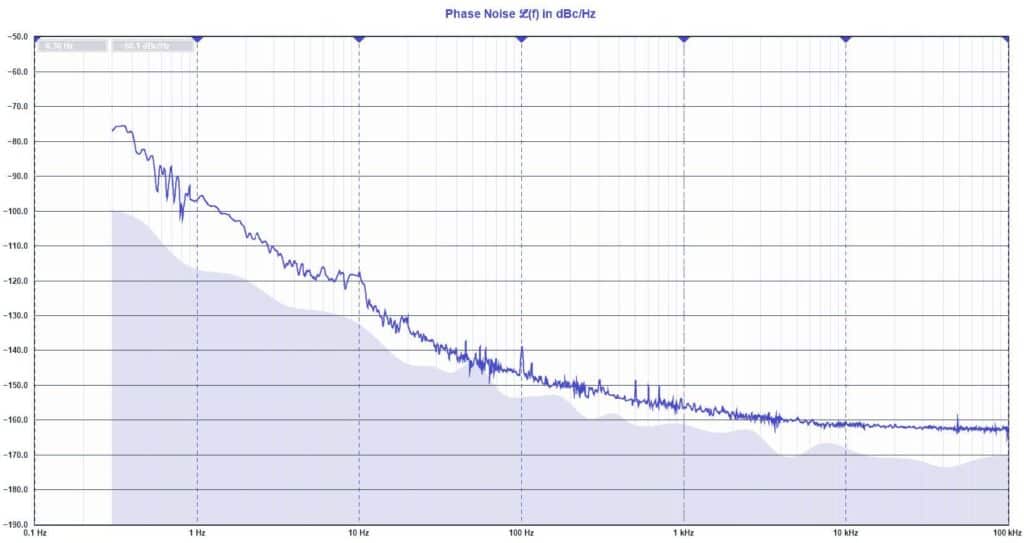

相位噪声典型值

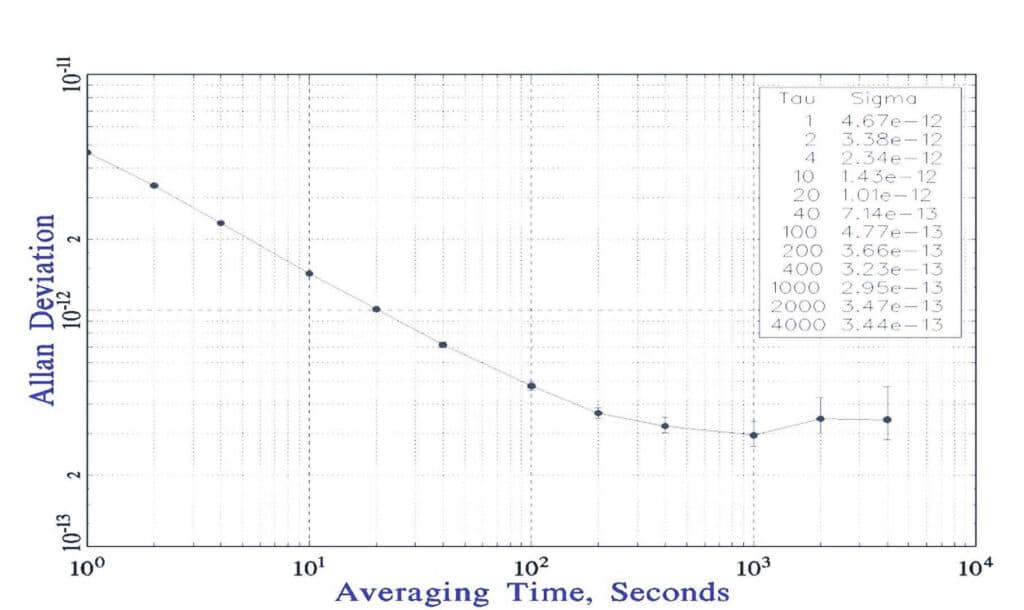

频率稳定度典型值

产品型号一览表

特点参数 T710T760T640T770TRA85TRS75TCA55TRM60CX5228CX910
外同步输入GNSS ✓✓✓✓——————
1PPS ✓——✓✓✓✓✓——
10MHz ———✓——————
频率输出10MHz正弦波 8路4路4路5路1路1路——1路4路
10MHz方波 6路—————1路1路——
可选 1/5MHz100MHz100MHz5/100MHz——————
—NTPIRIG-B———————
稳定度1s <3E-12<5E-12<3E-12≤4E-13≤ 3×10⁻¹²≤ 6×10⁻¹²≤ 8×10⁻¹¹≤ 3×10⁻¹¹≤ 1.5×10⁻¹³≤ 1.1×10⁻¹³
10s <3E-12<5E-12<3E-12≤3E-13 ≤ 1.5×10⁻¹²≤ 2×10⁻¹²≤ 2.5×10⁻¹¹≤ 1×10⁻¹¹≤2×10⁻¹³≤2×10⁻¹³
100s <3E-13<5E-13<5E-12≤7E-14≤ 5×10⁻¹³≤ 6×10⁻¹³≤ 8×10⁻¹²≤ 3×10⁻¹²≤4×10⁻¹³≤5×10⁻¹³
日(GNSS锁定) <1E-12<1E-12<1E-12≤3E-14——————
相位噪声1Hz ≤-95dBc/Hz≤-95dBc/Hz≤-100dBc/Hz≤-120dBc/Hz≤ -95dBc/Hz≤ -85dBc/Hz≤ -50dBc/Hz≤ -85dBc/Hz≤ -123-126*
10Hz ≤-130dBc/Hz≤-130dBc/Hz≤-130dBc/Hz≤-140dBc/Hz≤ -130dBc/Hz≤ -120dBc/Hz≤ -80dBc/Hz≤ -120dBc/Hz≤ -145 ≤ -148
100Hz ≤-145dBc/Hz≤-145dBc/Hz≤-145dBc/Hz≤-155dBc/Hz≤ -150dBc/Hz≤ -145dBc/Hz≤ -115dBc/Hz≤ -140dBc/Hz≤ -155 ≤ -155
1kHz ≤-155dBc/Hz≤-155dBc/Hz≤-160dBc/Hz≤-160dBc/Hz≤ -160dBc/Hz≤ -150dBc/Hz≤ -130dBc/Hz≤ -140dBc/Hz≤ -160 ≤ -160
10kHz ≤-158dBc/Hz≤-158dBc/Hz≤-160dBc/Hz≤-160dBc/Hz≤ -160dBc/Hz≤ -155dBc/Hz≤ -140dBc/Hz≤ -145dBc/Hz≤ -165 ≤ -163
失真谐波 ≤-45dBc≤-45dBc≤-45dBc—≤ -30dBc≤ -30dBc—≤ -80dBc≤ -40dBc≤ -40dBc
非谐波 ≤-80dBc≤-80dBc≤-80dBc—≤ -80dBc≤ -70dBc——≤ -80dBc≤ -80dBc
脉冲输出路数 4 4 4 4 1111——
同步精度 20ns20ns20ns10ns——————
频率漂移率/天 ————±5×10⁻¹³±1×10⁻¹²≤3×10⁻¹¹±3×10⁻¹²≤3×10⁻¹⁰≤1×10⁻¹⁰
物理电气特性工作温度 -10℃~+55℃-10℃~+55℃-10℃~+55℃-10℃~+55℃-40℃~+65℃-40℃~+65℃-40℃~+85℃-40℃~+75℃ -20℃~+70℃0℃~+40℃
存健温度 -45℃~+85℃-45℃~+85℃-45℃~+75℃-55℃-+85℃-40℃~+85℃-40℃~+85℃-55℃~+125℃-55℃~+100℃-40℃~+85℃-55℃~+125℃
电源 220V±20%220V±20%220V±20%220V±20%+12V~+15V或+24V+12V~+15V,±4% +3.3V±5% +5V±4%+12VDC+14~+125℃
功率 50W60W60W预热70W,稳态≤30W预热≤45W,稳态≤15W预热≤28.5W,稳态≤14.5W预热≤10W,稳态≤1.8W预热≤15W,稳态≤8W≤7.2W≤27W
外形尺寸 2U半宽2U2U2U116mm×79mm×38mm68mm×68mm×18mm 41mm×36mm×17mm51mm×51mm×18mm50mm×50mm×19mm5inch×3inch×3inch
重量 2Kg5Kg3.5Kg5kg≤500g≤300g≤50g<100g——
驯服及守时同步24h后 200ns200ns10us30ns(同步20d后)同步24h后≤1us≤1us—≤1us——
