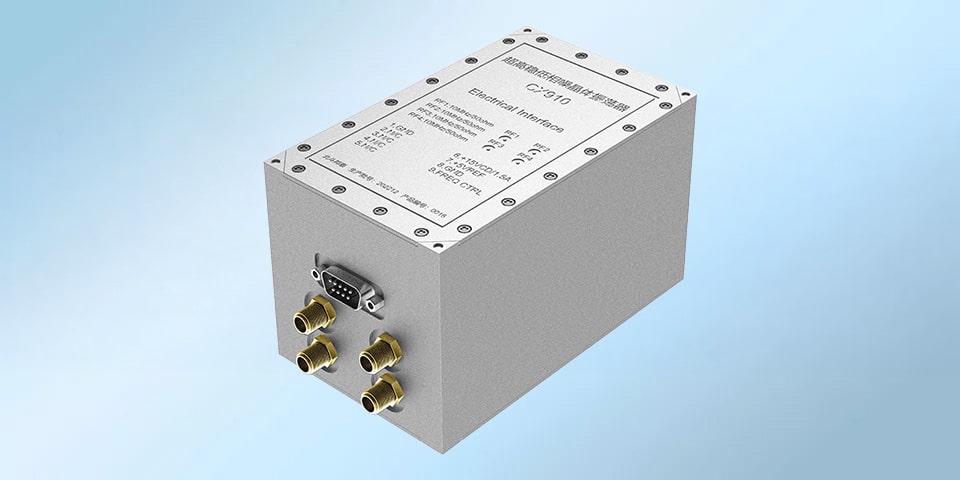

CX910 超高稳低相噪晶体振荡器

了解我们的超高稳低相噪晶体振荡器

CX910是一款4路输出的双恒温高稳晶振，采用SC切高精度晶体与定制低噪振荡电路，配备纯铜控温系统。相噪达-126dBc/Hz@1Hz，内部独立稳压与分离控温设计，有效降低干扰。多级线性稳压器将核心电源噪声压至nV级，显著提升10MHz输出的相噪与短稳性能。适用于雷达、电子对抗、航天测控及相噪测量标准场景。

了解我们的超高稳低相噪晶体振荡器

主要特性

近端相噪最低至 -126dBc/Hz@1Hz
稳定度可达 1.2E-13/1s，3E-13/100s
4 路低噪声高隔离度输出

主要特性

测试项目	条件	技术指标
输出频率	标准配置	10MHz
频率稳定度（1s@10MHz）	标准	≤5×10⁻¹³
频率稳定度（1s@10MHz）	选件 A1	≤2×10⁻¹³
频率稳定度（1s@10MHz）	选件 A2	≤1.2×10⁻¹³
频率稳定度（1s@10MHz）	选件 A3	≤1.1×10⁻¹³
频率稳定度（10s@10MHz）		标准：≤5×10⁻¹³；A1：≤3×10⁻¹³；A2/A3：≤2×10⁻¹³
频率稳定度（100s@10MHz）		全部选项：≤5×10⁻¹³
相位噪声（1Hz）		标准：≤-120；B1：≤-123；B2：-125；B3：-126 dBc/Hz
相位噪声（10Hz）		标准：≤-143；B1：≤-145；B2：≤-147；B3：≤-148 dBc/Hz
相位噪声（100Hz）		≤-155 dBc/Hz（全部选项）
相位噪声（1kHz）		≤-160 dBc/Hz（全部选项）
相位噪声（10kHz）		≤-163 dBc/Hz（全部选项）
相位噪声（100kHz）		≤-163 dBc/Hz（全部选项）
老化率（1天）		标准：≤3×10⁻¹⁰；选项C1：≤1×10⁻¹⁰
老化率（1月）		≤3×10⁻⁹
老化率（1年）		≤3×10⁻⁸
老化率（10年）		≤2.5×10⁻⁷
频率控制	压控电压范围	0~5V，正斜率
频率控制	调节范围	≥±1×10⁻⁷
波形		正弦波
输出功率		≥7dBm
输出阻抗		50Ω
谐波		≤-40dBc
杂波		≤-80dBc
工作温度		0℃~+40℃
存储温度		-55℃~+125℃
电源电流		+14~18VDC，电流≤1.5A

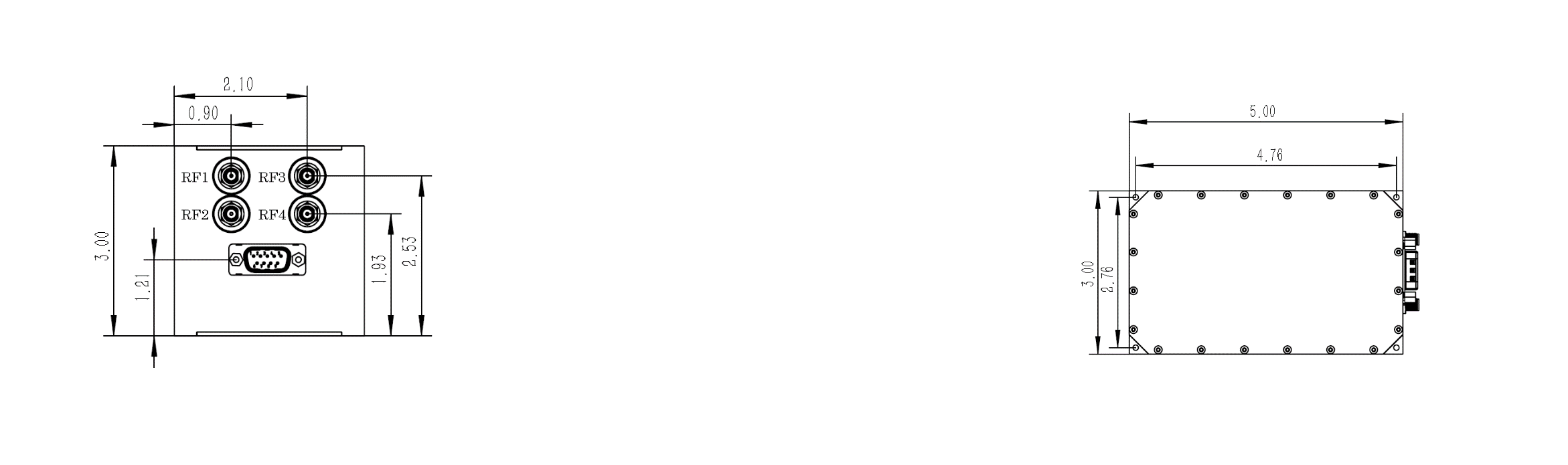

外形尺寸		5inch × 3inch × 3inch

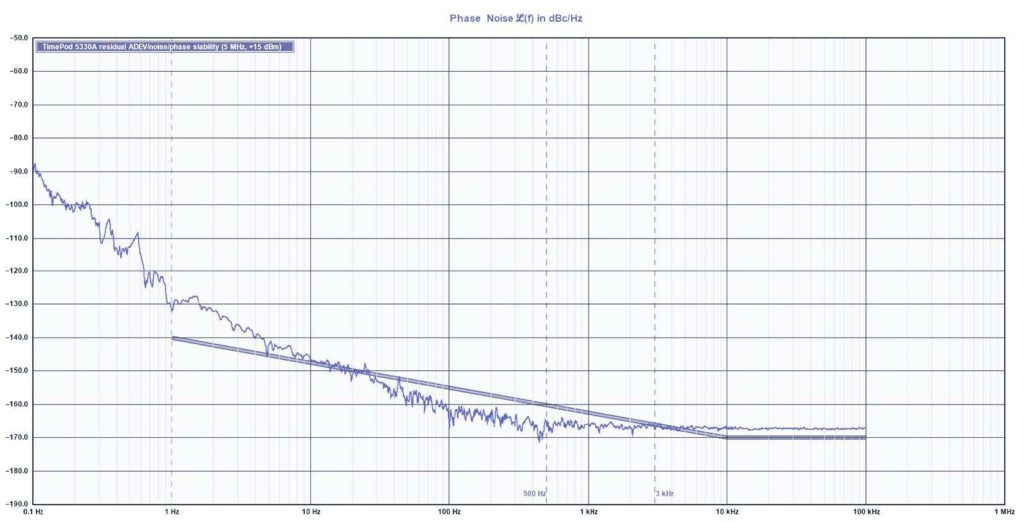

相位噪声典型值

频率稳定度典型值

产品型号一览表

特点参数		T710	T760	T640	T770	TRA85	TRS75	TCA55	TRM60	CX5228	CX910
外同步输入	GNSS	✓	✓	✓	✓	—	—	—	—	—	—
	1PPS	✓	—	—	✓	✓	✓	✓	✓	—	—
	10MHz	—	—	—	✓	—	—	—	—	—	—
频率输出	10MHz正弦波	8路	4路	4路	5路	1路	1路	—	—	1路	4路
	10MHz方波	6路	—	—	—	—	—	1路	1路	—	—
	可选	1/5MHz	100MHz	100MHz	5/100MHz	—	—	—	—	—	—
		—	NTP	IRIG-B	—	—	—	—	—	—	—
稳定度	1s	<3E-12	<5E-12	<3E-12	≤4E-13	≤ 3×10⁻¹²	≤ 6×10⁻¹²	≤ 8×10⁻¹¹	≤ 3×10⁻¹¹	≤ 1.5×10⁻¹³	≤ 1.1×10⁻¹³
	10s	<3E-12	<5E-12	<3E-12	≤3E-13	≤ 1.5×10⁻¹²	≤ 2×10⁻¹²	≤ 2.5×10⁻¹¹	≤ 1×10⁻¹¹	≤2×10⁻¹³	≤2×10⁻¹³
	100s	<3E-13	<5E-13	<5E-12	≤7E-14	≤ 5×10⁻¹³	≤ 6×10⁻¹³	≤ 8×10⁻¹²	≤ 3×10⁻¹²	≤4×10⁻¹³	≤5×10⁻¹³
	日(GNSS锁定)	<1E-12	<1E-12	<1E-12	≤3E-14	—	—	—	—	—	—
相位噪声	1Hz	≤-95dBc/Hz	≤-95dBc/Hz	≤-100dBc/Hz	≤-120dBc/Hz	≤ -95dBc/Hz	≤ -85dBc/Hz	≤ -50dBc/Hz	≤ -85dBc/Hz	≤ -123	-126*
	10Hz	≤-130dBc/Hz	≤-130dBc/Hz	≤-130dBc/Hz	≤-140dBc/Hz	≤ -130dBc/Hz	≤ -120dBc/Hz	≤ -80dBc/Hz	≤ -120dBc/Hz	≤ -145	≤ -148
	100Hz	≤-145dBc/Hz	≤-145dBc/Hz	≤-145dBc/Hz	≤-155dBc/Hz	≤ -150dBc/Hz	≤ -145dBc/Hz	≤ -115dBc/Hz	≤ -140dBc/Hz	≤ -155	≤ -155
	1kHz	≤-155dBc/Hz	≤-155dBc/Hz	≤-160dBc/Hz	≤-160dBc/Hz	≤ -160dBc/Hz	≤ -150dBc/Hz	≤ -130dBc/Hz	≤ -140dBc/Hz	≤ -160	≤ -160
	10kHz	≤-158dBc/Hz	≤-158dBc/Hz	≤-160dBc/Hz	≤-160dBc/Hz	≤ -160dBc/Hz	≤ -155dBc/Hz	≤ -140dBc/Hz	≤ -145dBc/Hz	≤ -165	≤ -163
失真	谐波	≤-45dBc	≤-45dBc	≤-45dBc	—	≤ -30dBc	≤ -30dBc	—	≤ -80dBc	≤ -40dBc	≤ -40dBc
	非谐波	≤-80dBc	≤-80dBc	≤-80dBc	—	≤ -80dBc	≤ -70dBc	—	—	≤ -80dBc	≤ -80dBc
脉冲输出	路数	4	4	4	4	1	1	1	1	—	—
	同步精度	20ns	20ns	20ns	10ns	—	—	—	—	—	—
频率漂移率	/天	—	—	—	—	±5×10⁻¹³	±1×10⁻¹²	≤3×10⁻¹¹	±3×10⁻¹²	≤3×10⁻¹⁰	≤1×10⁻¹⁰
物理电气特性	工作温度	-10℃~+55℃	-10℃~+55℃	-10℃~+55℃	-10℃~+55℃	-40℃~+65℃	-40℃~+65℃	-40℃~+85℃	-40℃~+75℃	-20℃~+70℃	0℃~+40℃
	存健温度	-45℃~+85℃	-45℃~+85℃	-45℃~+75℃	-55℃-+85℃	-40℃~+85℃	-40℃~+85℃	-55℃~+125℃	-55℃~+100℃	-40℃~+85℃	-55℃~+125℃
	电源	220V±20%	220V±20%	220V±20%	220V±20%	+12V~+15V或+24V	+12V~+15V,±4%	+3.3V±5%	+5V±4%	+12VDC	+14~+125℃
	功率	50W	60W	60W	预热70W,稳态≤30W	预热≤45W,稳态≤15W	预热≤28.5W,稳态≤14.5W	预热≤10W,稳态≤1.8W	预热≤15W,稳态≤8W	≤7.2W	≤27W
	外形尺寸	2U半宽	2U	2U	2U	116mm×79mm×38mm	68mm×68mm×18mm	41mm×36mm×17mm	51mm×51mm×18mm	50mm×50mm×19mm	5inch×3inch×3inch
	重量	2Kg	5Kg	3.5Kg	5kg	≤500g	≤300g	≤50g	<100g	—	—
驯服及守时	同步24h后	200ns	200ns	10us	30ns(同步20d后)	同步24h后≤1us	≤1us	—	≤1us	—	—
