T770 计量级原子频率标准

增强型主时钟ePRTC

T770是一款计量级铷原子频率标准，频稳、漂移与温度系数优于普通铷钟10倍，1天频稳媲美小型铯钟。支持1PPS与GNSS UTC同步，平滑分频处理确保稳定时间基准，失锁时自动守时。具备抗干扰算法，输出10MHz、5MHz、1PPS、TOD等多路信号，选件支持100MHz、90MHz、IRIG-B等。2U机箱设计，适用于ePRTC主时钟、雷达、通信、计量和航天测控等场景。

增强型主时钟ePRTC

主要特性

增强型主时钟ePRTC
极低的环境敏感性，温度系数典型值2E-14/℃
利用GNSS 自动校准铷钟频率
频率稳定度100000 秒<4E-14
1s\10s 稳定度3E-13

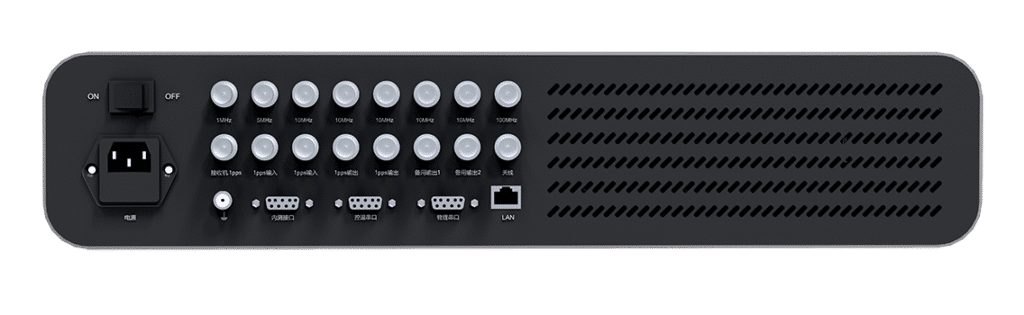

5 路10MHz 正弦低噪声隔离放大输出
5MHz、100MHz正弦波各一路

主要特性

测试项目	条件	技术指标
输出频率	10MHz，5路	BNC，正弦波13±1dBm，50Ω
输出频率	5MHz，1路	同 10MHz 指标
相位噪声	1Hz	≤ -113dBc/Hz
相位噪声	10Hz	≤ -143dBc/Hz
相位噪声	100Hz	≤ -155dBc/Hz
相位噪声	1kHz	≤ -157dBc/Hz
相位噪声	10kHz	≤ -160dBc/Hz
相位噪声	100kHz	≤ -160dBc/Hz
失真	谐波	≤ -40dBc
失真	非谐波	≤ -80dBc
频率稳定度	1s	标准型：≤5E-13，高性能型：≤3E-13
频率稳定度	10s	标准型：≤5E-13，高性能型：≤3E-13
频率稳定度	100s	标准型：≤1E-13，高性能型：≤1E-13
频率稳定度	1000s	标准型：≤5E-14，高性能型：≤4E-14
频率稳定度	10000s	标准型：≤5E-14，高性能型：≤3E-14
频率稳定度	100000s	标准型：≤5E-14，高性能型：≤4E-14
漂移率	/天	标准型：±3E-13，高性能型：±1E-13
温度系数	/°C	标准型：≤1E-13，高性能型：≤5E-14
1PPS 输出	4 路 TTL，BNC	脉宽 100ms，上升沿<10ns，抖动<1ns，GNSS 同步
1PPS 输入		1 路，TTL 电平
IRIG-B 输出		支持（选件）
TOD 输出		支持（选件）
接收机类型		72通道，支持GPS/QZSS、GLONASS、北斗、Galileo、SBAS
授时精度		20ns
灵敏度		跟踪 -166dBm，冷启动 -157dBm
尺寸		2U，447×89×300mm
电源		220V±20%，47Hz~63Hz
工作温度	主机	-10℃~+55℃
工作温度	天线	-40℃~+75℃
存储温度		-45℃~+85℃
湿度		95% 无冷凝
功耗		100W
重量		3.5kg

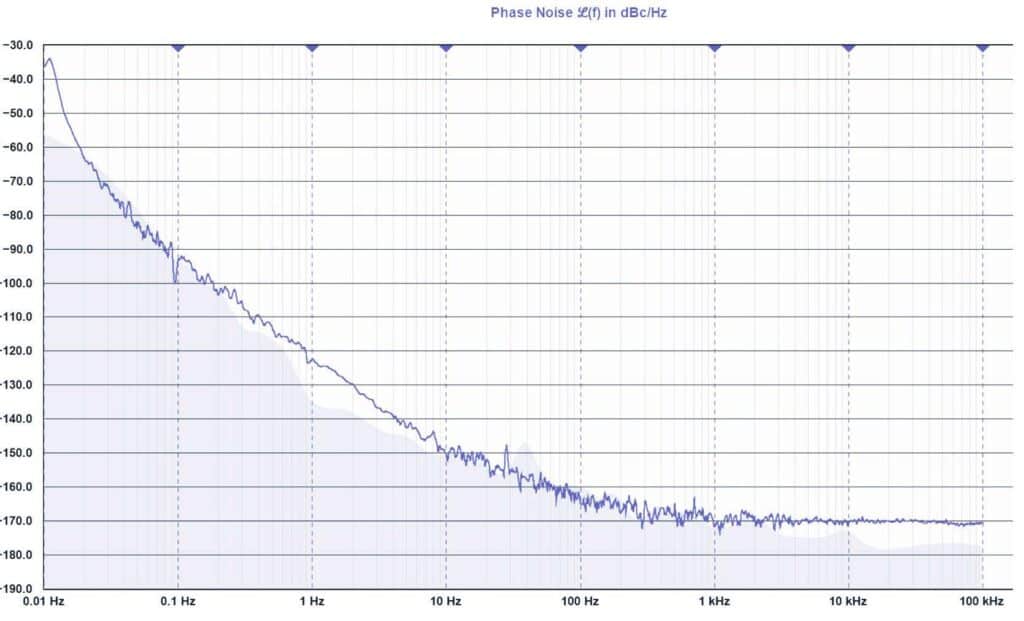

相位噪声典型值

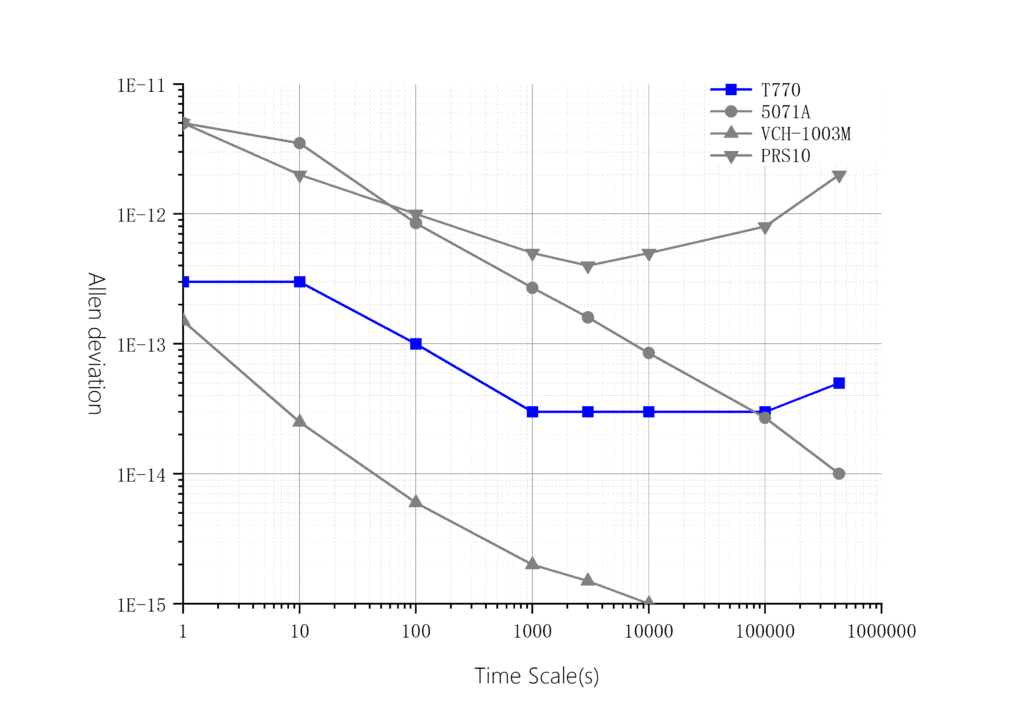

频率稳定度典型值

产品型号一览表

特点参数		T710	T760	T640	T770	TRA85	TRS75	TCA55	TRM60	CX5228	CX910
外同步输入	GNSS	✓	✓	✓	✓	—	—	—	—	—	—
	1PPS	✓	—	—	✓	✓	✓	✓	✓	—	—
	10MHz	—	—	—	✓	—	—	—	—	—	—
频率输出	10MHz正弦波	8路	4路	4路	5路	1路	1路	—	—	1路	4路
	10MHz方波	6路	—	—	—	—	—	1路	1路	—	—
	可选	1/5MHz	100MHz	100MHz	5/100MHz	—	—	—	—	—	—
		—	NTP	IRIG-B	—	—	—	—	—	—	—
稳定度	1s	<3E-12	<5E-12	<3E-12	≤4E-13	≤ 3×10⁻¹²	≤ 6×10⁻¹²	≤ 8×10⁻¹¹	≤ 3×10⁻¹¹	≤ 1.5×10⁻¹³	≤ 1.1×10⁻¹³
	10s	<3E-12	<5E-12	<3E-12	≤3E-13	≤ 1.5×10⁻¹²	≤ 2×10⁻¹²	≤ 2.5×10⁻¹¹	≤ 1×10⁻¹¹	≤2×10⁻¹³	≤2×10⁻¹³
	100s	<3E-13	<5E-13	<5E-12	≤7E-14	≤ 5×10⁻¹³	≤ 6×10⁻¹³	≤ 8×10⁻¹²	≤ 3×10⁻¹²	≤4×10⁻¹³	≤5×10⁻¹³
	日(GNSS锁定)	<1E-12	<1E-12	<1E-12	≤3E-14	—	—	—	—	—	—
相位噪声	1Hz	≤-95dBc/Hz	≤-95dBc/Hz	≤-100dBc/Hz	≤-120dBc/Hz	≤ -95dBc/Hz	≤ -85dBc/Hz	≤ -50dBc/Hz	≤ -85dBc/Hz	≤ -123	-126*
	10Hz	≤-130dBc/Hz	≤-130dBc/Hz	≤-130dBc/Hz	≤-140dBc/Hz	≤ -130dBc/Hz	≤ -120dBc/Hz	≤ -80dBc/Hz	≤ -120dBc/Hz	≤ -145	≤ -148
	100Hz	≤-145dBc/Hz	≤-145dBc/Hz	≤-145dBc/Hz	≤-155dBc/Hz	≤ -150dBc/Hz	≤ -145dBc/Hz	≤ -115dBc/Hz	≤ -140dBc/Hz	≤ -155	≤ -155
	1kHz	≤-155dBc/Hz	≤-155dBc/Hz	≤-160dBc/Hz	≤-160dBc/Hz	≤ -160dBc/Hz	≤ -150dBc/Hz	≤ -130dBc/Hz	≤ -140dBc/Hz	≤ -160	≤ -160
	10kHz	≤-158dBc/Hz	≤-158dBc/Hz	≤-160dBc/Hz	≤-160dBc/Hz	≤ -160dBc/Hz	≤ -155dBc/Hz	≤ -140dBc/Hz	≤ -145dBc/Hz	≤ -165	≤ -163
失真	谐波	≤-45dBc	≤-45dBc	≤-45dBc	—	≤ -30dBc	≤ -30dBc	—	≤ -80dBc	≤ -40dBc	≤ -40dBc
	非谐波	≤-80dBc	≤-80dBc	≤-80dBc	—	≤ -80dBc	≤ -70dBc	—	—	≤ -80dBc	≤ -80dBc
脉冲输出	路数	4	4	4	4	1	1	1	1	—	—
	同步精度	20ns	20ns	20ns	10ns	—	—	—	—	—	—
频率漂移率	/天	—	—	—	—	±5×10⁻¹³	±1×10⁻¹²	≤3×10⁻¹¹	±3×10⁻¹²	≤3×10⁻¹⁰	≤1×10⁻¹⁰
物理电气特性	工作温度	-10℃~+55℃	-10℃~+55℃	-10℃~+55℃	-10℃~+55℃	-40℃~+65℃	-40℃~+65℃	-40℃~+85℃	-40℃~+75℃	-20℃~+70℃	0℃~+40℃
	存健温度	-45℃~+85℃	-45℃~+85℃	-45℃~+75℃	-55℃-+85℃	-40℃~+85℃	-40℃~+85℃	-55℃~+125℃	-55℃~+100℃	-40℃~+85℃	-55℃~+125℃
	电源	220V±20%	220V±20%	220V±20%	220V±20%	+12V~+15V或+24V	+12V~+15V,±4%	+3.3V±5%	+5V±4%	+12VDC	+14~+125℃
	功率	50W	60W	60W	预热70W,稳态≤30W	预热≤45W,稳态≤15W	预热≤28.5W,稳态≤14.5W	预热≤10W,稳态≤1.8W	预热≤15W,稳态≤8W	≤7.2W	≤27W
	外形尺寸	2U半宽	2U	2U	2U	116mm×79mm×38mm	68mm×68mm×18mm	41mm×36mm×17mm	51mm×51mm×18mm	50mm×50mm×19mm	5inch×3inch×3inch
	重量	2Kg	5Kg	3.5Kg	5kg	≤500g	≤300g	≤50g	<100g	—	—
驯服及守时	同步24h后	200ns	200ns	10us	30ns(同步20d后)	同步24h后≤1us	≤1us	—	≤1us	—	—
